Technische Daten

Röhren-Endstufe mit 4xEL 34

  • Röhren-Endstufe mit 4xEL 34 Ausgangsleistung max. 115 Watt/Sinus
    Ausgangsimpedanzen: 4, 8, 16 Ohm
    Klirrfaktor: 2 % bei 115 Watt
    1 % bei 50 Watt
    0,11bei 1 Watt



  • Frequenzgang: 20 Hz...20 khz/-0,3 dB
    Verstärkung: 28 dB Empfindlichkeit bei Vollaussteuerung: 1,1 Volt
    Eingangs-Widerstand: 100 kohm
    Ruhestrom pro Röhre: 40 mA



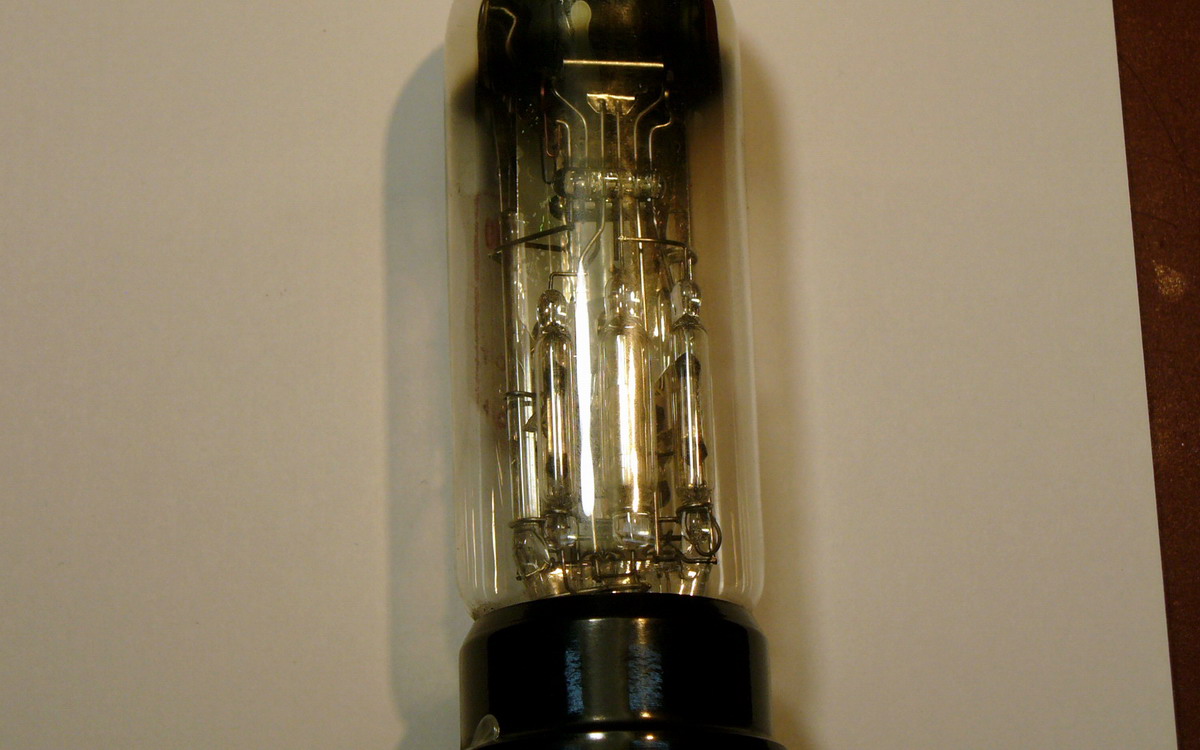

  • Röhrenbestückung: 2x ECC 82, 4x El 34, 1x EM 80 für Endstufe
    Röhrenbestückung: 2x ECC 83, 1x EM 83 für Vorstufe



Arbeitsschritte






Leiterplatinenentwurf



Leiterplatte (oben)

Leiterplatte (unten)
Leiterplatte bestückt - Vorstufe Klangregler

Vorstufen - Test





Vorstufe - Klangregler - fertig

Vorstufe - Klangregelung

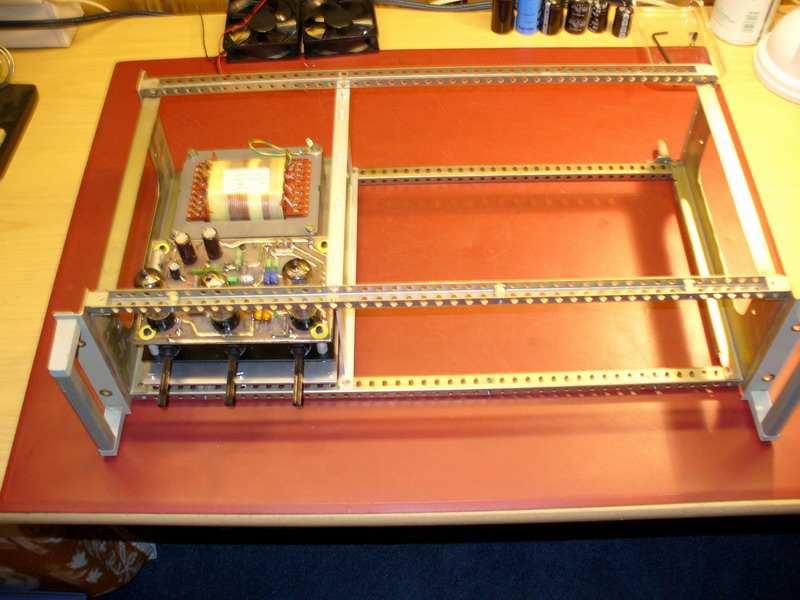

weiterer Aufbau

Anoden - Siebung


Einschaltstrombegrenzung u. Anodensiebung


Schaltungsentwurf - Endstufe

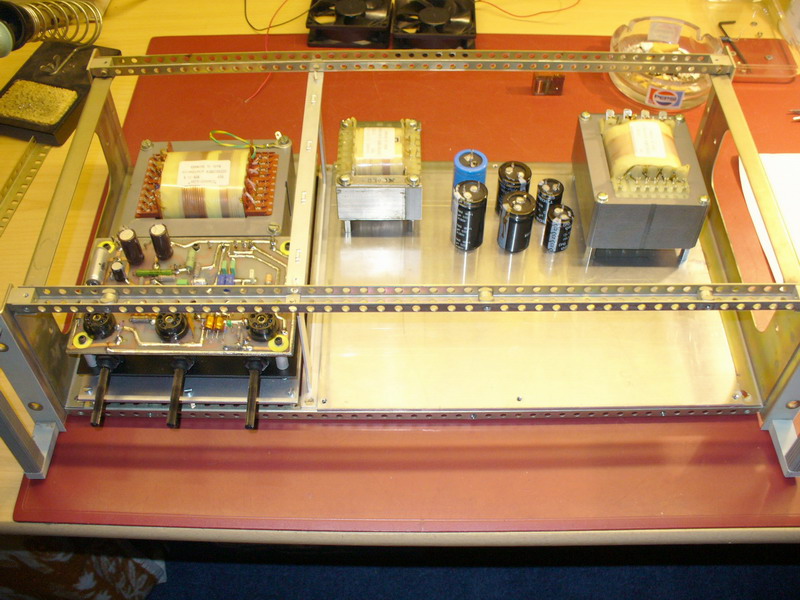

Einbau - Netzteil

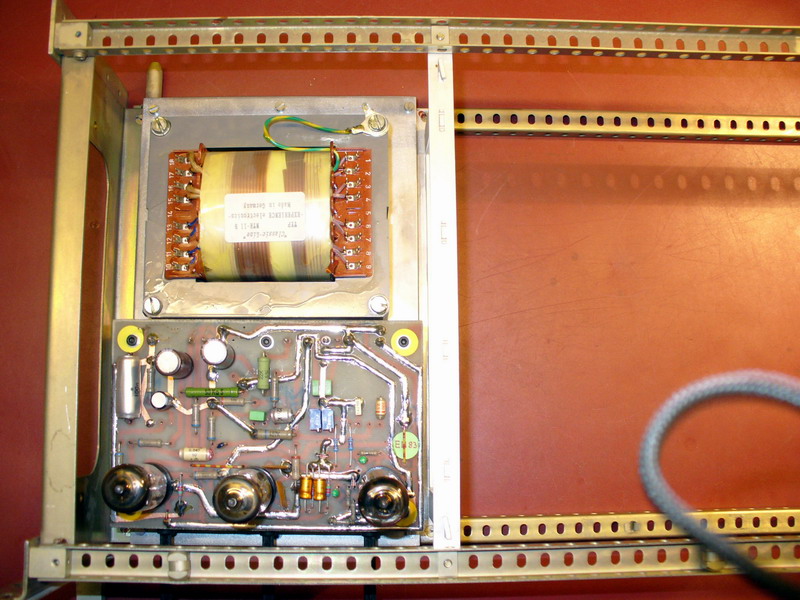

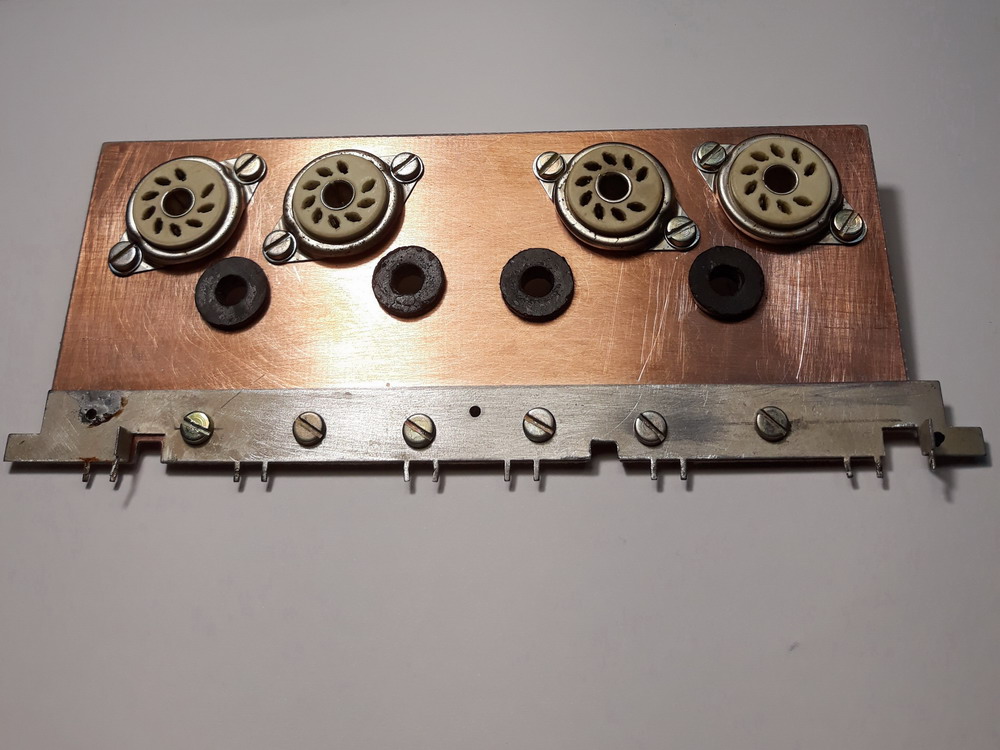

Endstufenplatine (oben)

Endstufenplatine (unten)

Ismet- bei Lötarbeiten



Rückansicht

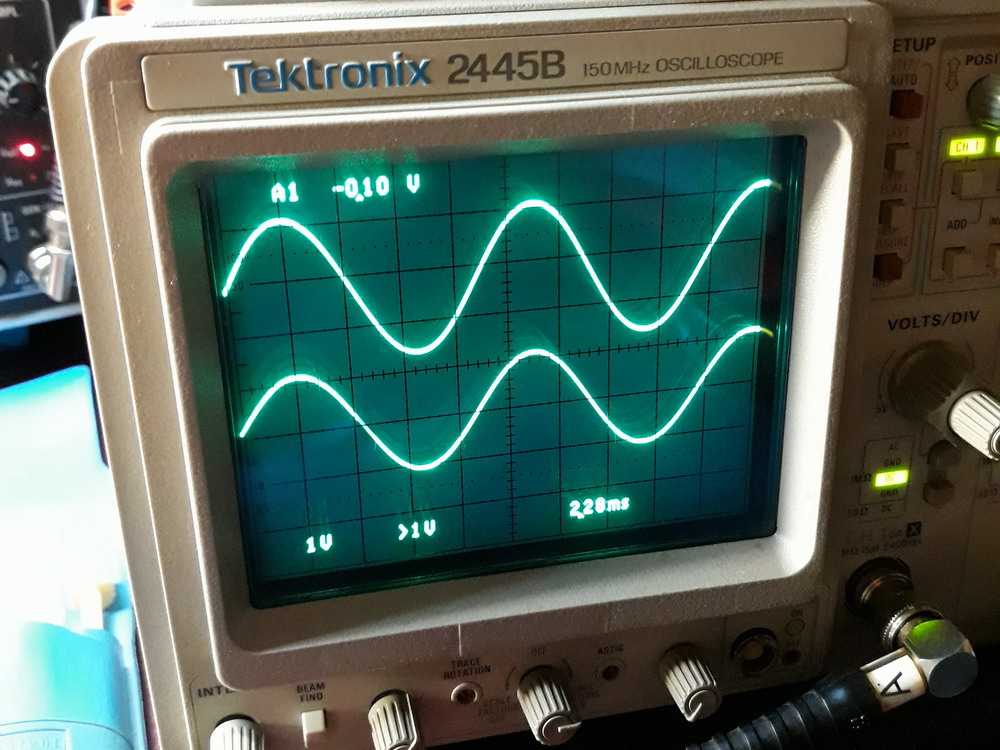

Endstufentest


Endstufentest

Endstufe fertig getestet

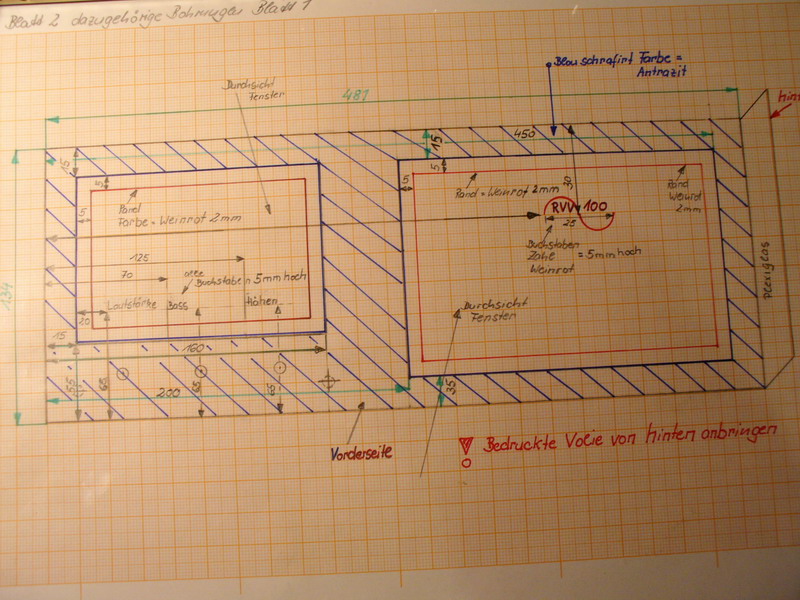

Plexifront - Entwurf

Testphase

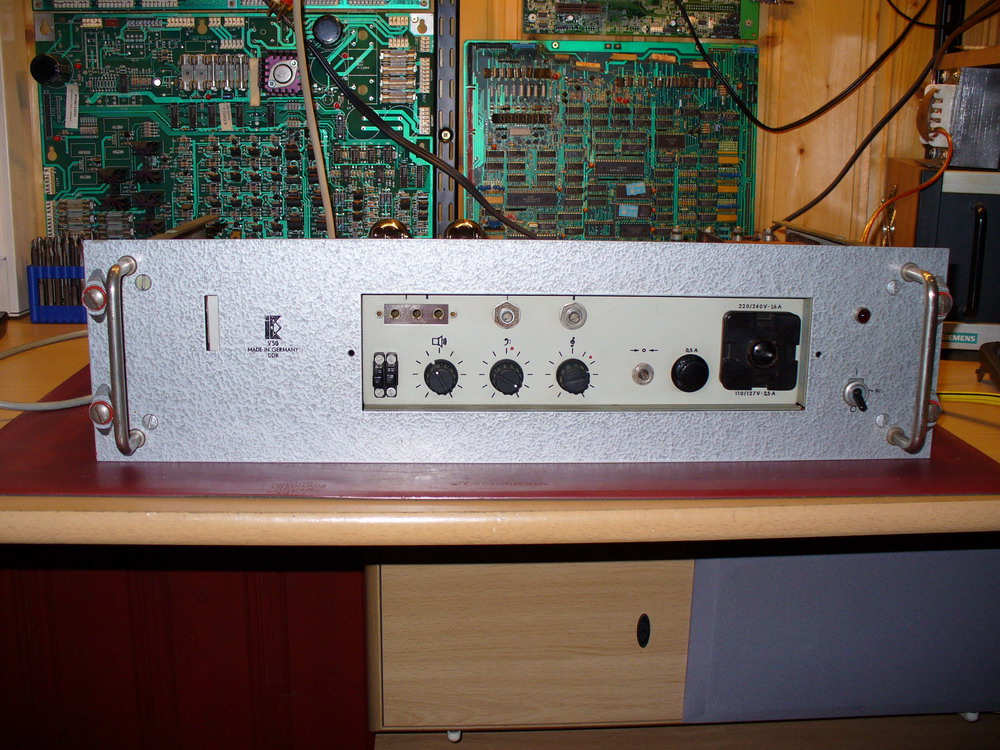

Endstufe - Vorderansicht

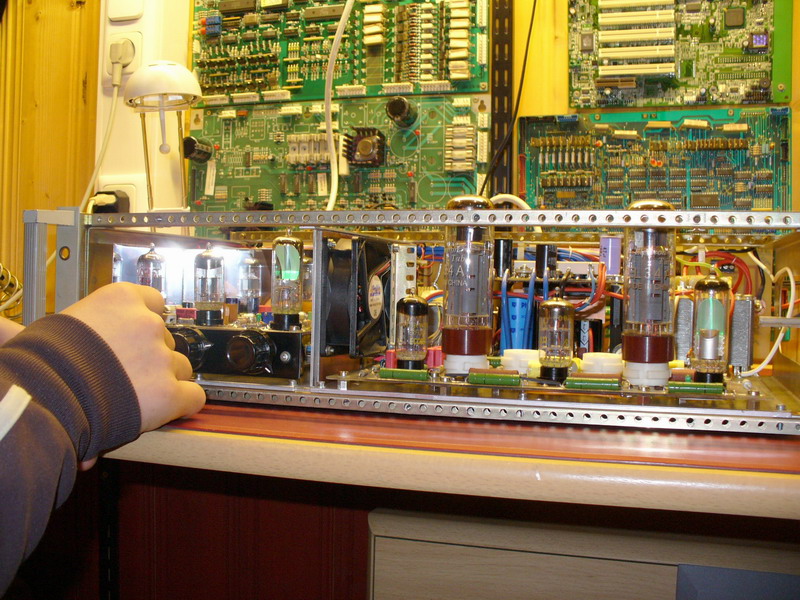

Test ohne Gehäuse

Ismet beim Hörtest

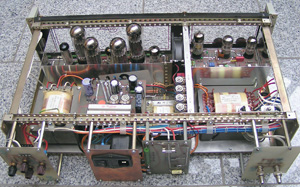

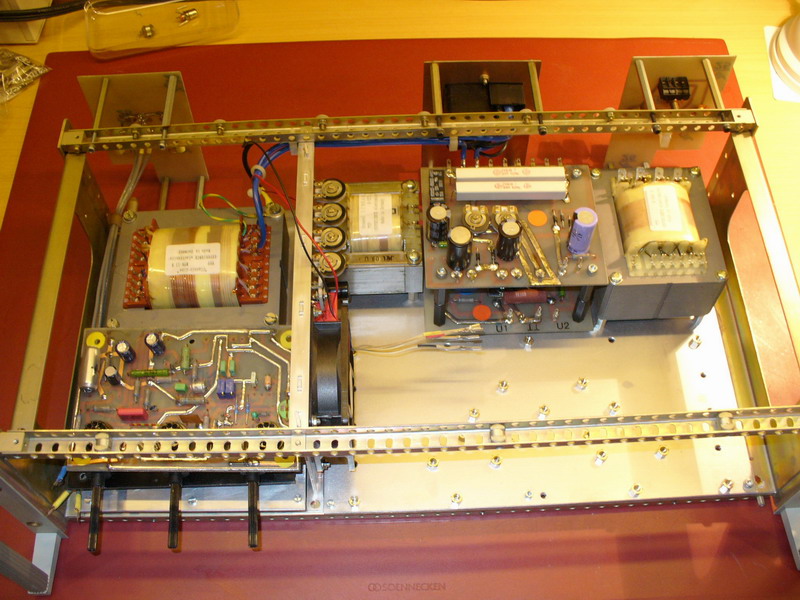

Innenansicht




Innenaufbau


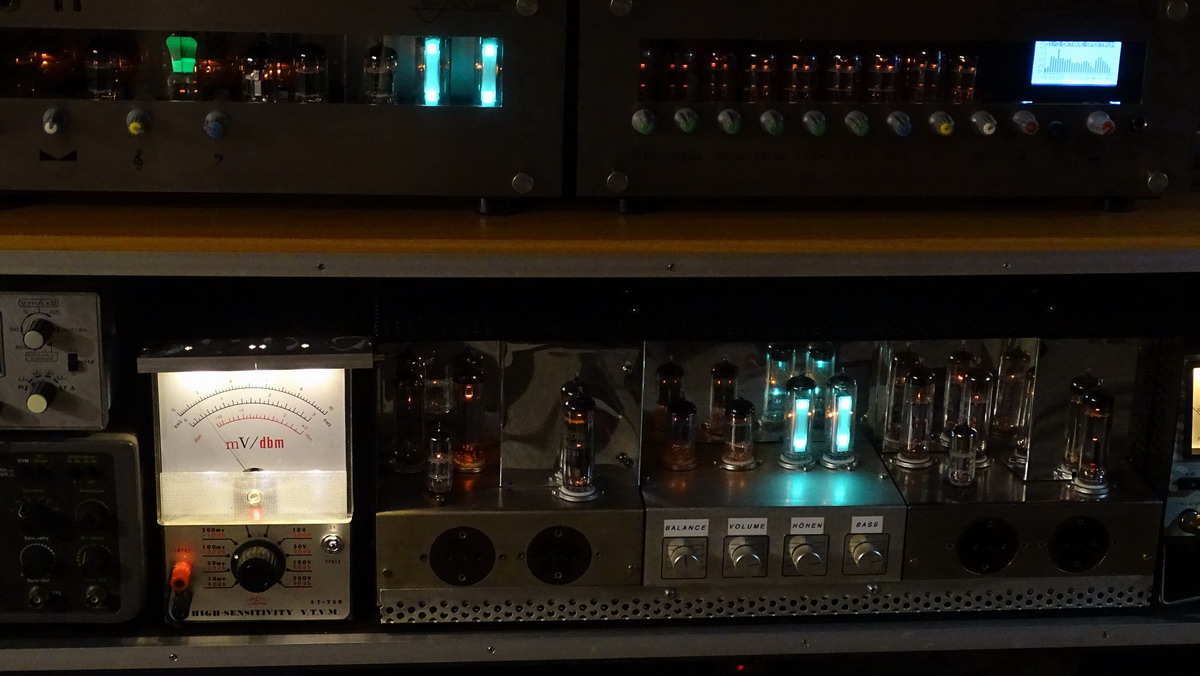

RVV - 100 Mono
  Röhrenvollverstärker



Schlusstext zur Funktion:


Dieser Röhrenvollverstärker erfüllt in jeder Hinsicht seine Aufgabe !


Technisch wie Optisch ein voller Erfolg, in jeder Beziehung.
Trotz Mono-Schaltung ein hervorragender Klang, nicht zuletzt durch Vollröhrenschaltung. Gute Lautsprecherboxen tun ihr Übriges.
Optisch ein hervorragendes Bild, da man von vorne reinschauen kann und die glimmenden Röhrenkolben sieht.
Für mich ein lange geplanter, und nun zur Ausführung gelangtes Projekt erfolgreich abgeschlossen. Ich habe viel Freude an diesem Verstärker. An Bauteilen habe ich so
ca 500 Euro verbaut, die Arbeitszeit von einem Vierteljahr nicht gerechnet.
Nun freue ich mich an diesem Unikat, was wohl nicht jeder hat und kann diese Sache nur weiter empfehlen. Mike Wagner....
